| 产品信息 | ||||
| 型号 | HTL-N20M□ | |||
| 产品图片 |  | |||

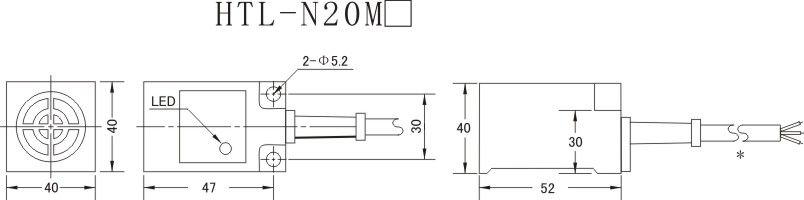

| 尺寸 |  | |||
| 40*40*52mm | ||||
| 安装方式 | 非屏蔽式 | |||
| 型号 | 直流型 | NPN | NO | HTL-N20ME1 |
| NC | HTL-N20ME2 | |||
| NO+NC | HTL-N20ME3 | |||
| PNP | NO | HTL-N20MF1 | ||
| NC | HTL-N20MF2 | |||
| NO+NC | HTL-N20MF3 | |||
| 二线 | NO | HTL-N20MD1 | ||
| NC | HTL-N20MD2 | |||
| 交流型 | 二线 | NO | HTL-N20MY1 | |
| NC | HTL-N20MY2 | |||
| 三线 | NO+NC | |||
| 检测距离 | 20mm ± 10% | |||
| 设定距离 | 0-17mm | |||
| 滞后距离 | 检测距离的10%以下 | |||
| 检测物体 | 磁性金属（非磁性金 属时检测距离减小） | |||
| 标准检测物体 | 铁50*50*1mm | |||
| 响应频率 | DC:0.5kHz AC:25kHz | |||
| 电源电压 |
直流型：DC12-24V（6-36V）脉动（P-P）10%以下 交流型：AC110-220V（36—250V）50/60Hz | |||
| 耐电压 | AC1000V 50/60Hz 1min充电部分与外壳间 | |||
| 电压的影响 | 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内 | |||
| 消耗电流 | N.P型：13mA以下，D型：0.8mA以下, A型：1.7mA以下 | |||
| 控制输出 | N.P型：300mA以下，D型：200mA以下, A型：400mA以下 | |||
| 回路保护 | N.P.D型：逆连接保护、浪涌吸收、负载短路保护, A型：浪涌吸收 | |||
| 环境温、湿度 |
动作时保护时：各-30—+65℃ （不结冰、不结霜）, 动作时、保护时：各35—95%RH | |||
| 温度的影响 |
温度范围-30—+65℃, +23℃时、±15%检测距离以内 温度范围-25—+60℃, +23℃时、±10%检测距离以内 | |||
| 绝缘阻抗 | 50MΩ以上（DC500兆欧表）充电部分与外壳间 | |||
| 材质 | 外壳：ABS 检测面：ABS | |||
| 防护等级 | IP67(IEC规格) | |||
